VLAN (Virtual Local Area Network) adalah teknologi yang memungkinkan Anda membagi jaringan fisik menjadi beberapa jaringan logis yang lebih kecil di dalam satu switch atau di antara beberapa switch. Setiap VLAN berfungsi seperti jaringan terpisah, meskipun secara fisik berada dalam satu perangkat atau infrastruktur jaringan yang sama.

Prerequisite: sudah mengunduh dan menginstal Cisco Packet Tracer

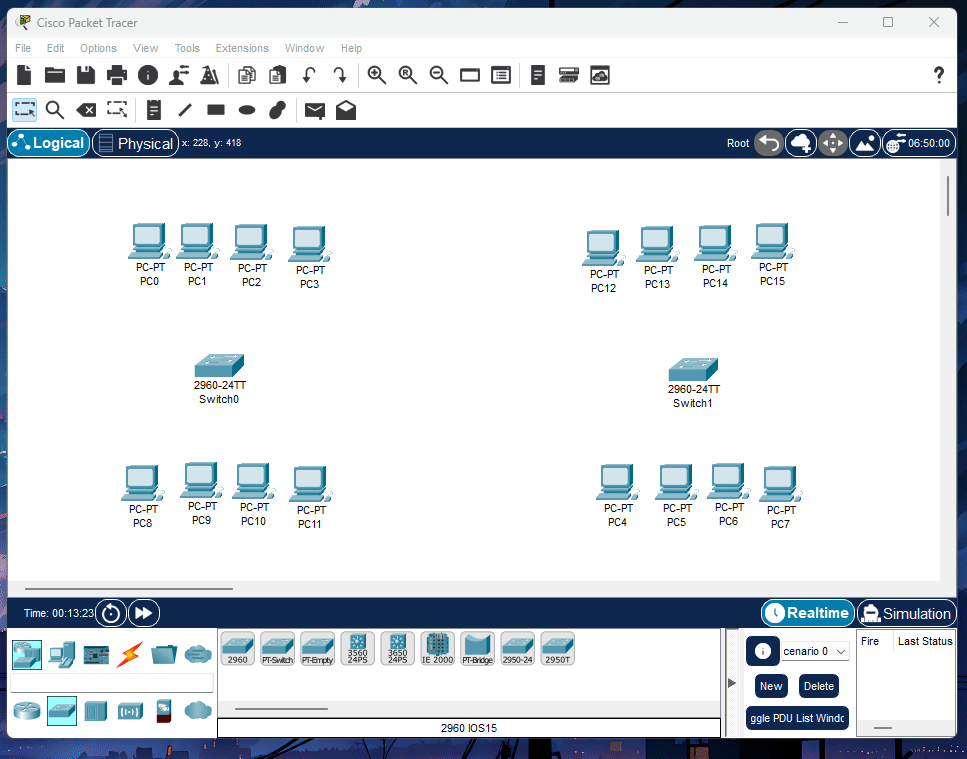

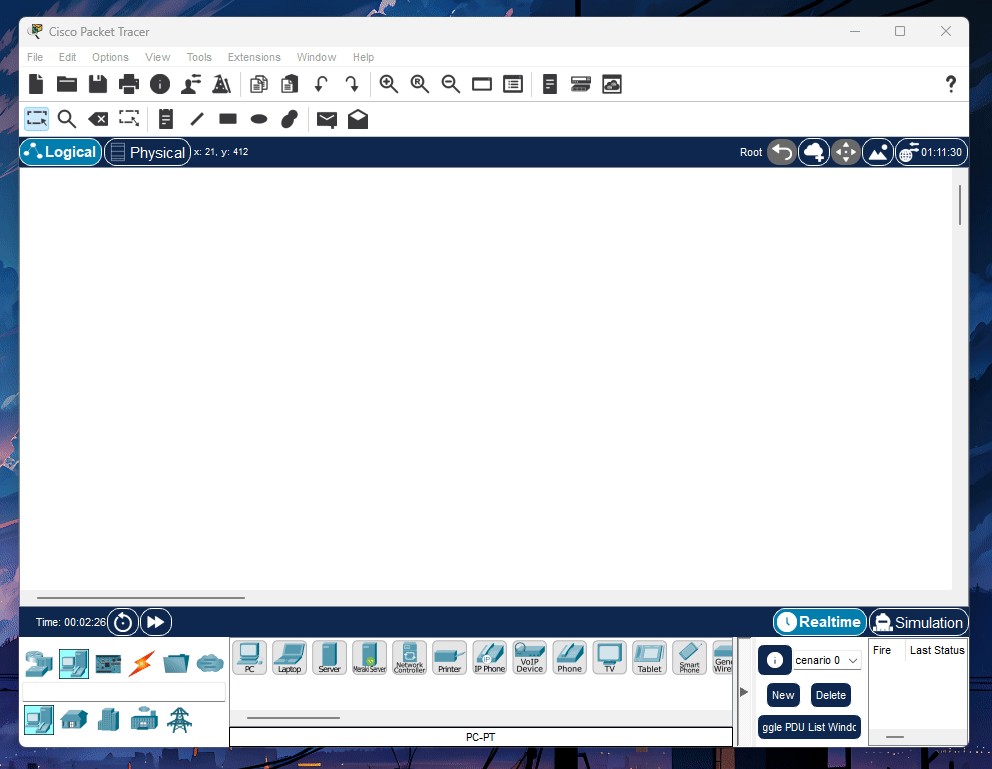

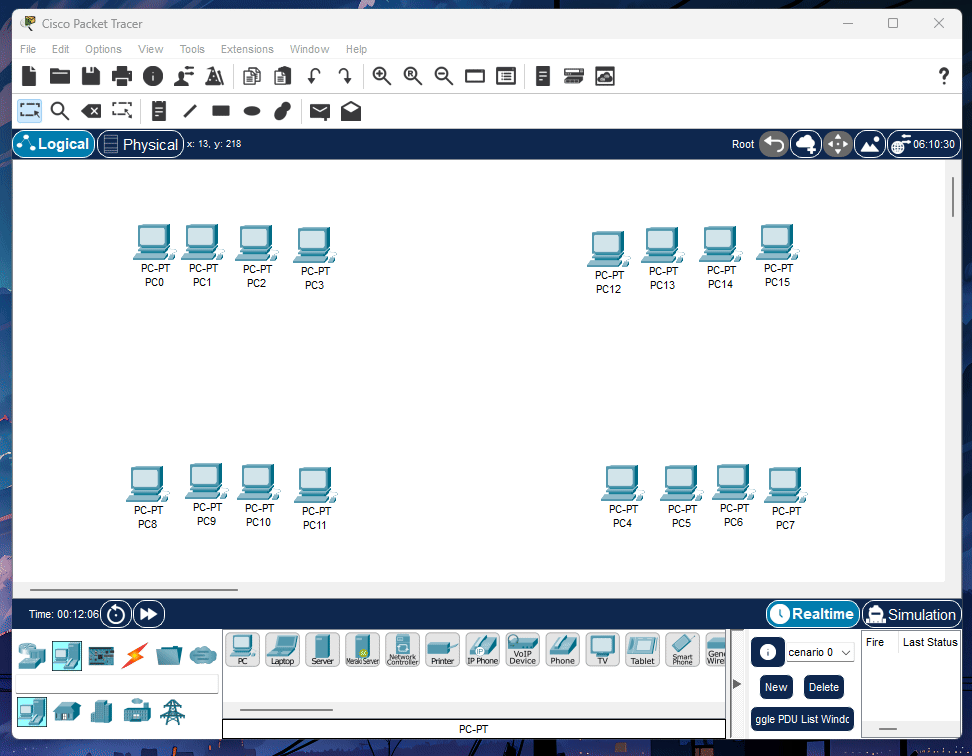

1. Masukan delapan buah PC ke dalam workspace

2. Masukan dua buah switch

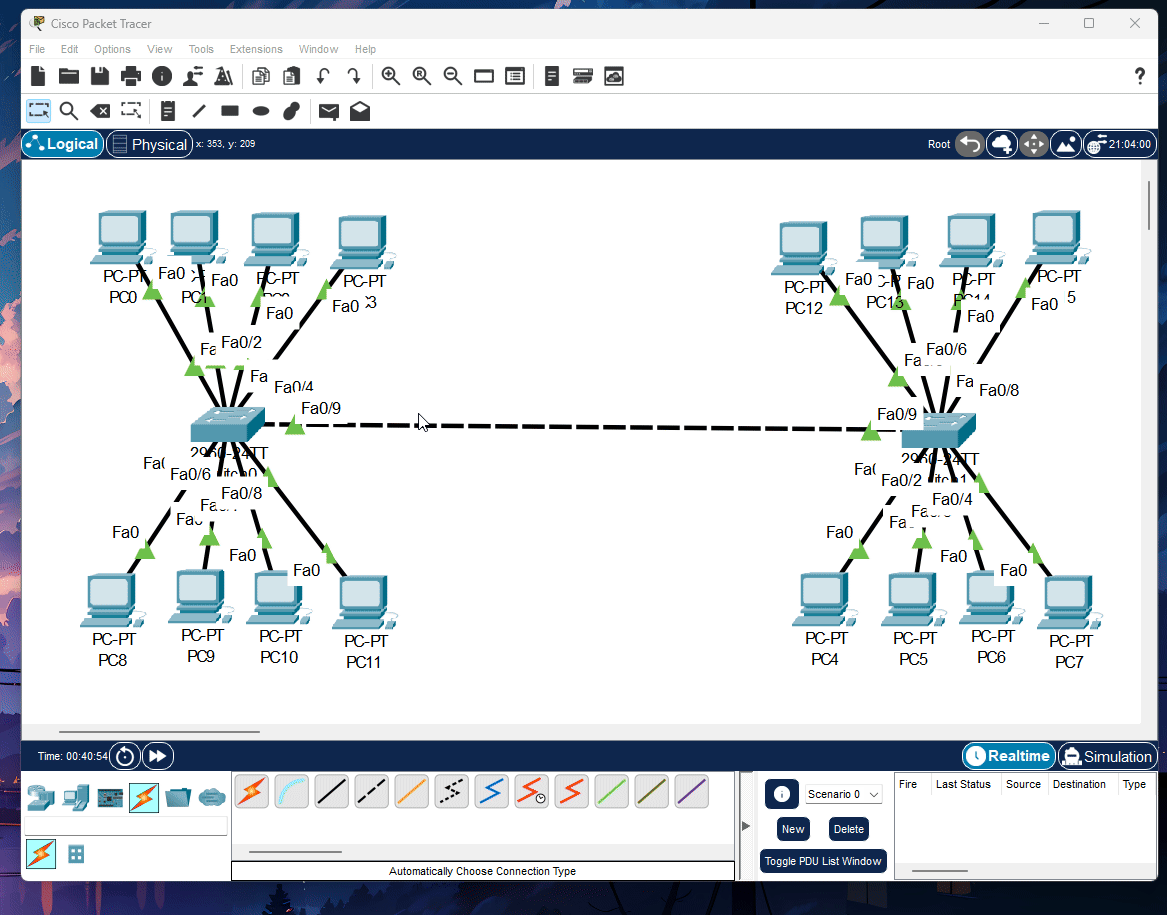

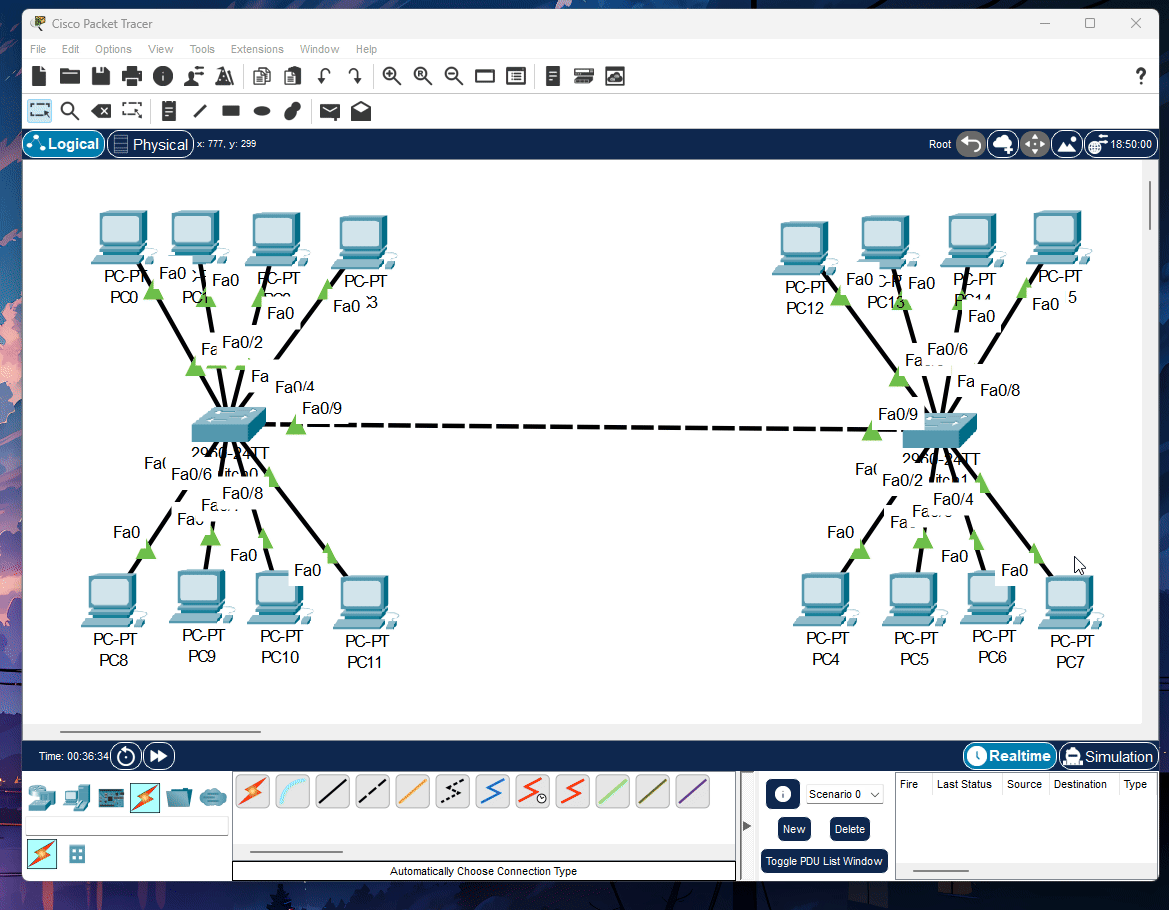

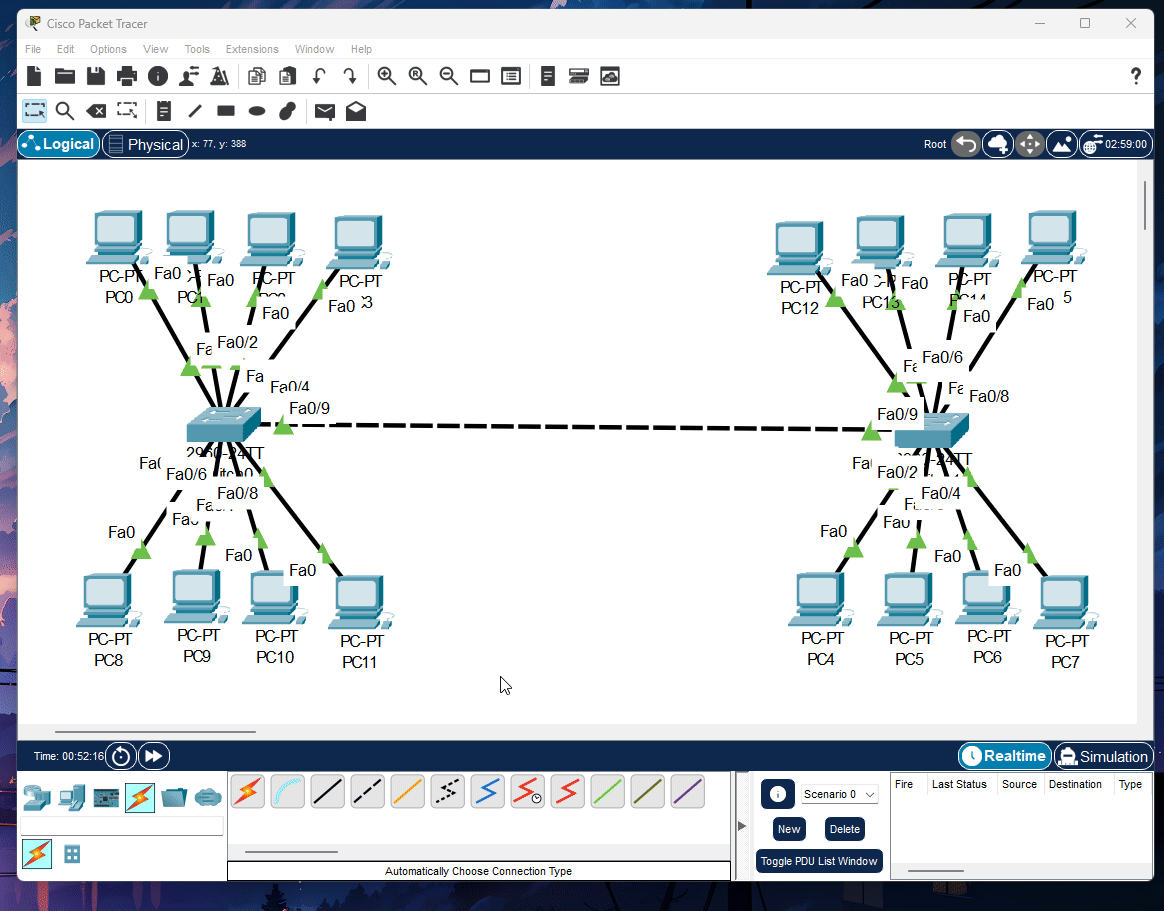

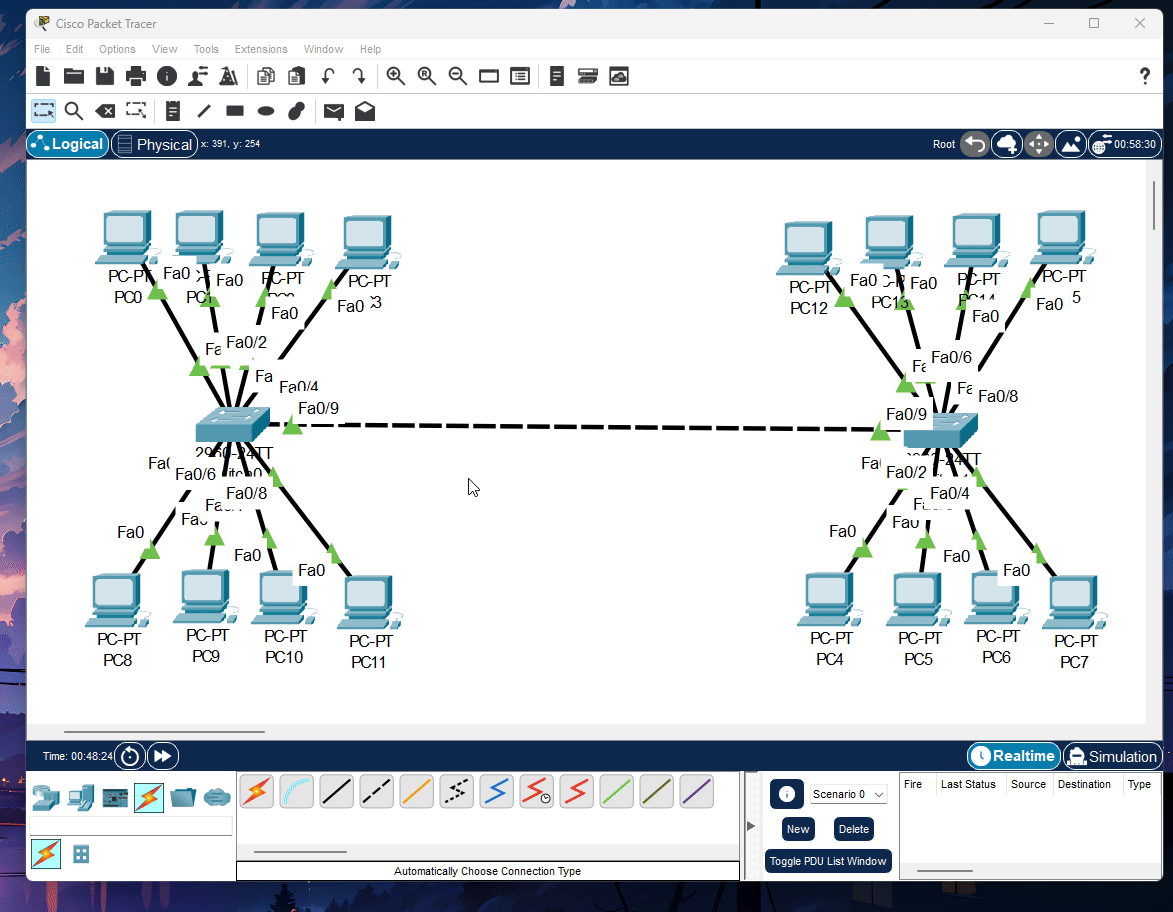

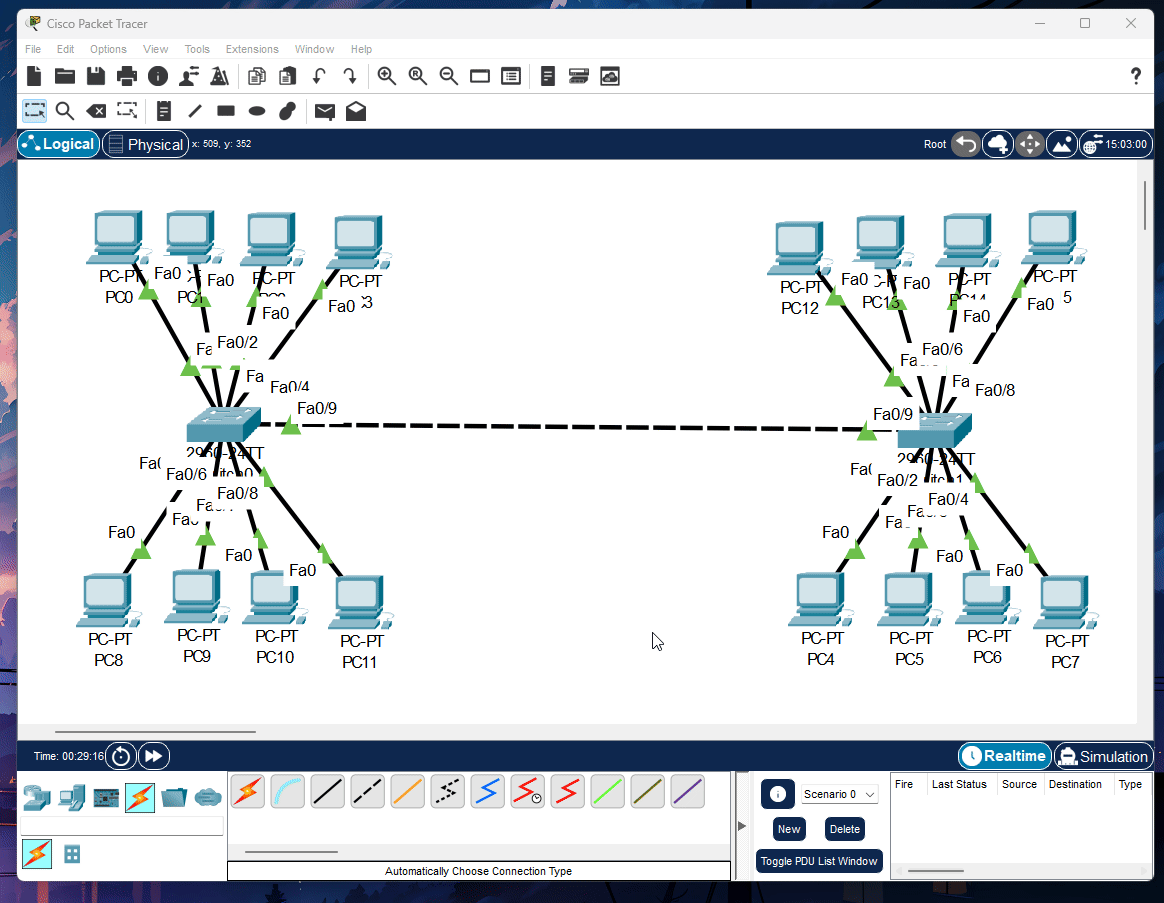

3. Hubungkan semuanya dengan urutan berikut

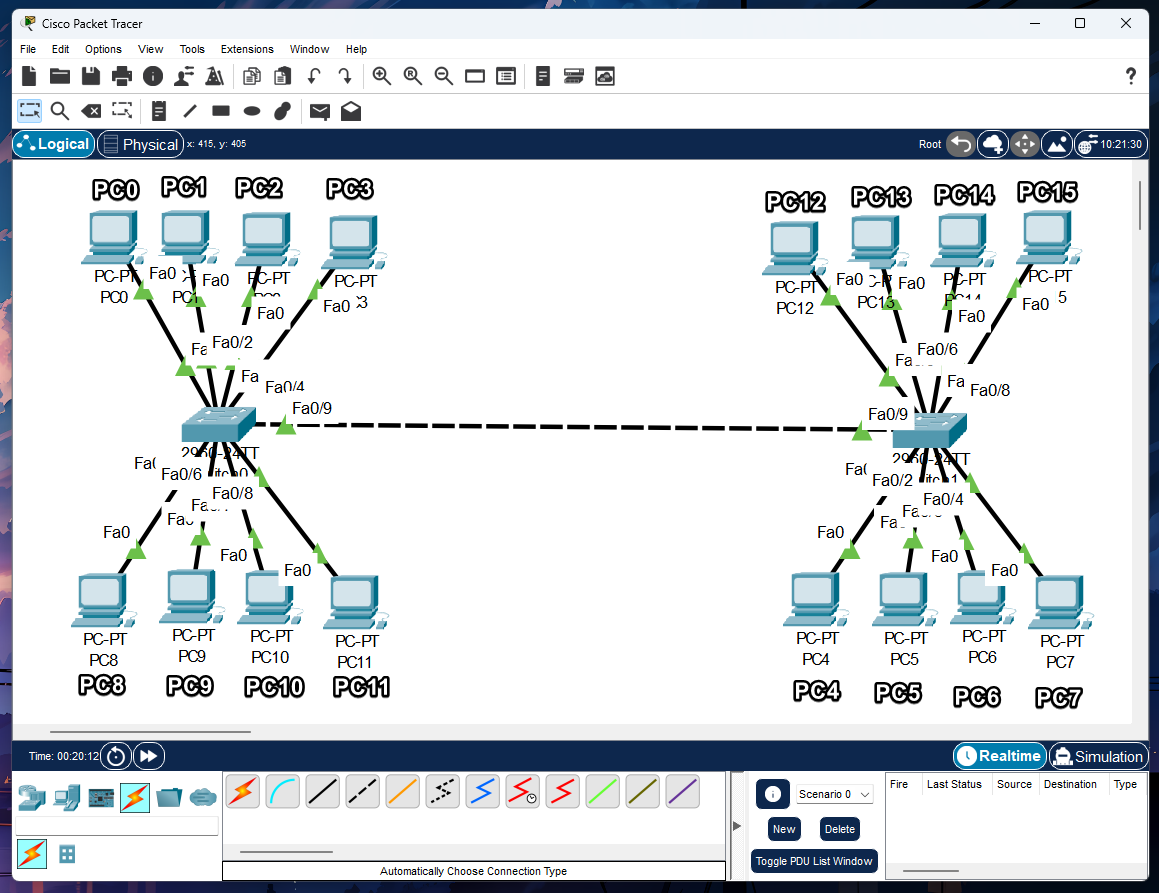

4. Aturlah IP Static PC semua PC seperti berikut

PC0 = 192.168.1.1
PC1 = 192.168.1.2
PC2 = 192.168.1.3
PC3 = 192.168.1.4
PC4 = 192.168.1.5
PC5 = 192.168.1.6
PC6 = 192.168.1.7
PC7 = 192.168.1.8
PC8 = 192.168.1.11
PC9 = 192.168.1.12
PC10 = 192.168.1.13
PC11 = 192.168.1.14
PC12 = 192.168.1.15
PC13 = 192.168.1.16
PC14 = 192.168.1.17
PC15 = 192.168.1.18
SUBNET ADDRESS = 255.255.255.0

4. Configure switch by terminal

enable
conf t

4. Setting VLAN 10 dan VLAN 20 dalam masing-masing Switch

# Sudah masuk configure terminal
vlan 10
name business
exit
vlan 20
name design
exit
Setting VLAN 10 (business) & VLAN 20 (design) pada Switch1

Setting VLAN 10 (business) & VLAN 20 (design) pada Switch1

5. Setting Switch switchport mode access VLAN 10 untuk PC0-3 dan PC4-7

# Sudah masuk configure terminal
interface fa0/1
switchport mode access
switchport access vlan 10
exit
interface fa0/2
switchport mode access
switchport access vlan 10
exit
interface fa0/3
switchport mode access
switchport access vlan 10
exit
interface fa0/4
switchport mode access
switchport access vlan 10
exit
Setting Access Port VLAN 10 (business) PC0-3 pada Switch1

Setting Access Port VLAN 10 (business) PC0-3 pada Switch1

Lakukan langkah tersebut untuk setting juga PC4-7

6. Setting Switch switchport mode access VLAN 20 untuk PC8-11 dan PC12-15

# Sudah masuk configure terminal
interface fa0/5
switchport mode access
switchport access vlan 20
exit
interface fa0/6
switchport mode access
switchport access vlan 20
exit
interface fa0/7
switchport mode access
switchport access vlan 20
exit
interface fa0/8
switchport mode access
switchport access vlan 20
exit
Setting Access Port VLAN 20 (design) PC8-11 pada Switch0

Setting Access Port VLAN 20 (design) PC8-11 pada Switch0

Lakukan langkah tersebut untuk setting juga PC12-15

Setting Port Fa0/9 untuk mode trunk pada kedua switch

# Sudah masuk configure terminal
interface fa0/9
switchport mode trunk
exit
